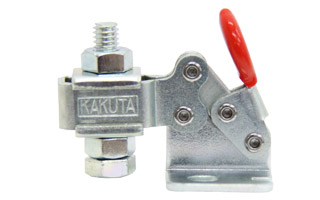

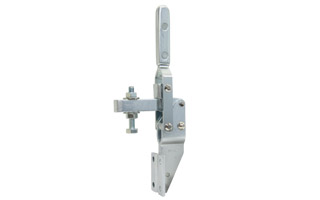

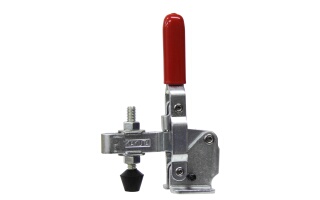

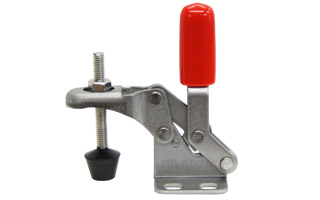

 小型　ステンレストグルクランプNO.09-2S ゴム付きボルト付属  小型　トグルクランプNO.HS-10 最小  トグルクランプNO.HV450　ゴム付きボルト付属  トグルクランプHV653-XL　ゴム付きボルト付属　押さえアーム延長モデル トグルクランプNO.41F 側面取付 バリクランプNO.1 溶接組立

※CADデータは必要分をクリックするとダウンロードされます

※CADデータはZIP形式です。解凍してご使用ください。

※寸法図はカタログもご覧ください。



history

  角田(カクタ・KAKUTA)トグルクランプ

 下方押えハンドル縦型トグルクランプカテゴリー

 全品　ROHS2（10物質）対応済

掲載ページ：

No,09～40A-2S    /   40K～41BS中    /   41B大～42P-2S

※型式に「-2S」とついている製品はステンレスモデルです

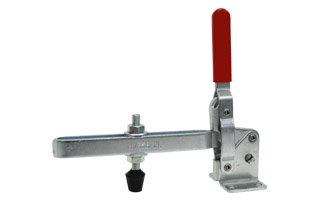

トグルクランプNO.HV653-XL



 　　　　　　（写真はクランプ時）
分類名 下方圧え型クランプ 製品番号 NO.HV653-XL
質量  760g 締圧力 3.4kN(340kgf)
材質 スチール（SPCC） 本体表面処理

ニッケル

ハンドル

カバー材質

塩化ビニール

 取付形状 フランジベース

アーム

可動角度

  106°

ハンドル

可動角度

  58°

使用に

必要な高さ

  265ｍｍ

使用に

必要な長さ

 345ｍｍ

使用に

必要な幅

  65.2ｍｍ 寸法図 JPEG
CADデータ
DXF（2D） IGES STEP ACIS(SAT)
付属品

　M10×59ゴム付きボルト～1、ナット～2、座金～2
備考

　オレンジブック型番＝KC-HV653-XL

　締圧力は、六角ボルト使用時です。
タグ: 分類: 下方圧えハンドル縦型
締圧力: 3.0kN(300kgf)～3.99ｋN(399kgf)
材質: スチール製
取り付け方法: フランジベース
特徴: ゴム付ボルト付属

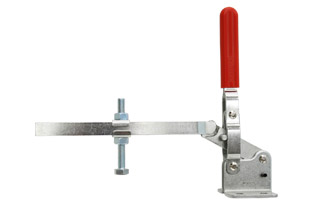

トグルクランプNO.J-2-B



 　　　　　　（写真はクランプ時）
分類名 下方圧え型クランプ 製品番号 NO.J-2-B
質量  1,490g 締圧力 1.0～3.7kN（100～370kgf)
材質 スチール（SPCC） 本体表面処理

ユニクロ

ハンドル

カバー材質

ポリプロピレン(別売可)

 取付形状 フランジベース

アーム

可動角度

  110°

ハンドル

可動角度

  90°

使用に

必要な高さ

  320ｍｍ

使用に

必要な長さ

 600ｍｍ

使用に

必要な幅

  90ｍｍ 寸法図 JPEG
CADデータ
DXF（2D） IGES STEP
付属品

　M12×100六角ボルト～1、ナット～2、座金～2
備考

　オレンジブック型番＝KC-J2-B

　押さえアームが最長のクランプです
タグ: 分類: 下方圧えハンドル縦型
締圧力: 1.0kN(100kgf)～1.99ｋN(199kgf) ,3.0kN(300kgf)～3.99ｋN(399kgf)
材質: スチール製
取り付け方法: フランジベース

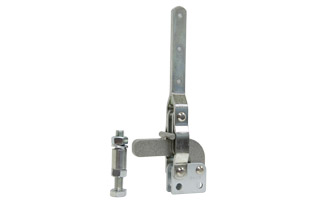

pa3-003_X11



　　　　　　（写真はクランプ時）
分類名 下方圧え型クランプ 製品番号 NO.X11
質量  940g 締圧力

 4.0kN(400kgf)
材質 スチール（SPCC） 本体表面処理

ユニクロ

ハンドル

カバー材質

  なし 取付形状 ストレートベース

アーム

可動角度

  80°

ハンドル

可動角度

  90°

使用に

必要な高さ

  247mm

使用に

必要な長さ

  275mm

使用に

必要な幅

  40mm 寸法図 JPEG
CADデータ
DXF（2D） IGES STEP  ACIS(SAT)
付属品

 M12×75六角ボルト～1、六角ナット～2、Φ19×25ボス～1

　ｽﾌﾟﾘﾝｸﾞﾜｯｼｬｰー～1
備考

   ※在庫限りで廃番　Discontinued（ as long as stock）

　ｵﾚﾝｼﾞﾌﾞｯｸ型番＝KC-X11

   ※要溶接

　押さえアームを加工し、任意の位置に付属ボスなどを

　溶接してご使用いただくタイプです
タグ: 分類: 下方圧えハンドル縦型
締圧力: 4.0kN(400kgf)～
材質: スチール製
取り付け方法: ストレースベース

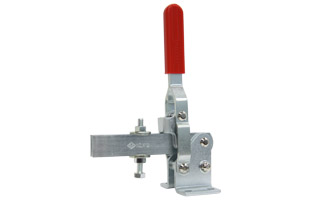

トグルクランプNO.X12



　　　　　　（写真はクランプ時）
分類名 下方圧え型クランプ 製品番号 NO.X12
質量  890g 締圧力  2.0kN(200kgf)
材質 スチール（SPCC） 本体表面処理

ユニクロ

ハンドル

カバー材質

  ポリプロピレン(別売可) 取付形状 フランジベース

アーム

可動角度

  115°

ハンドル

可動角度

  60°

使用に

必要な高さ

  226mm

使用に

必要な長さ

  285mm

使用に

必要な幅

  77mm 寸法図 JPEG
CADデータ
DXF（2D） IGES STEP ACIS(SAT)
付属品  M8×65六角ボルト～1、六角ナット～2、ワッシャー～2
備考

　オレンジブック型番＝KC-X12
タグ: 分類: 下方圧えハンドル縦型
締圧力: 2.0kN(200kgf)～2.99ｋN(299kgf)
材質: スチール製
取り付け方法: フランジベース

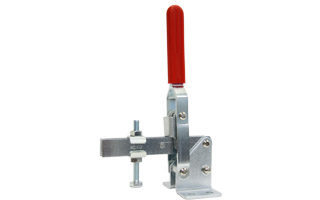

トグルクランプNO.X13



　　　　　　（写真はクランプ時）
分類名 下方圧え型クランプ 製品番号 NO.X13
質量  1,305g 締圧力  3.0kN(300kgf)
材質 スチール（SPCC） 本体表面処理

ユニクロ

ハンドル

カバー材質

  ポリプロピレン(別売可) 取付形状 フランジベース

アーム

可動角度

  128°

ハンドル

可動角度

  68°

使用に

必要な高さ

  283mm

使用に

必要な長さ

  410mm

使用に

必要な幅

  100mm 寸法図 JPEG
CADデータ
DXF（2D） IGES STEP ACIS(SAT)
付属品  M10×90六角ボルト～1、六角ナット～2、ワッシャー～2
備考

　オレンジブック型番＝KC-X13
タグ: 分類: 下方圧えハンドル縦型
締圧力: 3.0kN(300kgf)～3.99ｋN(399kgf)
材質: スチール製
取り付け方法: フランジベース

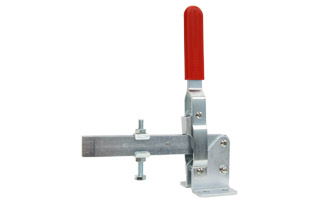

トグルクランプNO.X14



　　　　　　　（写真はクランプ時）
分類名 下方圧え型クランプ 製品番号 NO.X14
質量  1,930g 締圧力  3.5kN(350kgf)
材質 スチール（SPCC） 本体表面処理

ユニクロ

ハンドル

カバー材質

  ポリプロピレン(別売可) 取付形状 フランジベース

アーム

可動角度

  125°

ハンドル

可動角度

  67°

使用に

必要な高さ

  320mm

使用に

必要な長さ

  460mm

使用に

必要な幅

  103mm 寸法図 JPEG
CADデータ
DXF（2D） IGES STEP ACIS(SAT)
付属品  M10×90六角ボルト～1、六角ナット～2、ワッシャー～2
備考

　オレンジブック型番＝KC-X14
タグ: 分類: 下方圧えハンドル縦型
締圧力: 3.0kN(300kgf)～3.99ｋN(399kgf)
材質: スチール製
取り付け方法: フランジベース

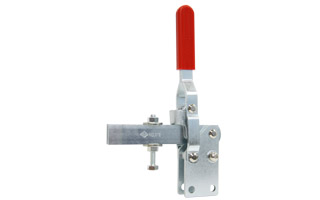

トグルクランプNO.X15



　　　　　　（写真はクランプ時）
分類名 下方圧え型クランプ 製品番号 NO.X15
質量  900g 締圧力  2.0kN(200kgf)
材質 スチール（SPCC） 本体表面処理

ユニクロ

ハンドル

カバー材質

  ポリプロピレン(別売可) 取付形状 ストレートベース

アーム

可動角度

  115°

ハンドル

可動角度

  60°

使用に

必要な高さ

  247mm

使用に

必要な長さ

  285mm

使用に

必要な幅

  43mm 寸法図 JPEG
CADデータ
DXF（2D） IGES STEP ACIS(SAT)
付属品  M8×65六角ボルト～1、六角ナット～2、ワッシャー～2
備考

　オレンジブック型番＝KC-X15

　X12のストレートベースタイプ
タグ: 分類: 下方圧えハンドル縦型
締圧力: 2.0kN(200kgf)～2.99ｋN(299kgf)
材質: スチール製
取り付け方法: ストレースベース

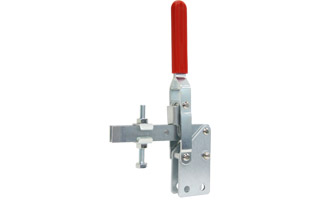

トグルクランプNO.X16



　　　　　（写真はクランプ時）
分類名 下方圧え型クランプ 製品番号 NO.X16
質量  1,305g 締圧力  3.0kN(300kgf)
材質 スチール（SPCC） 本体表面処理

ユニクロ

ハンドル

カバー材質

  ポリプロピレン(別売可) 取付形状 ストレートベース

アーム

可動角度

  128°

ハンドル

可動角度

  68°

使用に

必要な高さ

  317mm

使用に

必要な長さ

  410mm

使用に

必要な幅

  45mm 寸法図 JPEG
CADデータ
DXF（2D） IGES STEP ACIS(SAT)
付属品  M10×90六角ボルト～1、六角ナット～2、ワッシャー～2
備考

　オレンジブック型番＝KC-X16

　X13のストレートベースタイプ
タグ: 分類: 下方圧えハンドル縦型
締圧力: 3.0kN(300kgf)～3.99ｋN(399kgf)
材質: スチール製
取り付け方法: ストレースベース

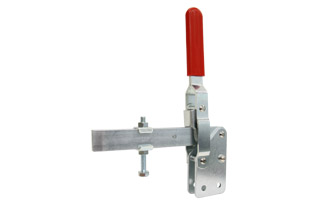

トグルクランプNO.X17



　　　　　（写真はクランプ時）
分類名 下方圧え型クランプ 製品番号 NO.X17
質量  1,940g 締圧力  3.5kN(350kgf)
材質 スチール（SPCC） 本体表面処理

ユニクロ

ハンドル

カバー材質

  ポリプロピレン(別売可) 取付形状 ストレートベース

アーム

可動角度

  125°

ハンドル

可動角度

  67°

使用に

必要な高さ

  350mm

使用に

必要な長さ

  460mm

使用に

必要な幅

  47mm 寸法図 JPEG
CADデータ
DXF（2D） IGES STEP ACIS(SAT)
付属品  M10×90六角ボルト～1、六角ナット～2、ワッシャー～2
備考

　オレンジブック型番＝KC-X17

　X14のストレートベースタイプ
タグ: 分類: 下方圧えハンドル縦型
締圧力: 3.0kN(300kgf)～3.99ｋN(399kgf)
材質: スチール製
取り付け方法: ストレースベース

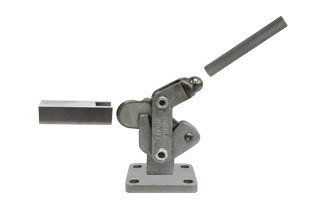

バリクランプNO.1
分類名 下方圧え型クランプ 製品番号 バリクランプNO.1
質量  835g 締圧力  2.0kN(200kgf)
材質 スチール（SPCC） 本体表面処理

なし

ハンドル

カバー材質

 なし 取付形状 フランジベース

アーム

可動角度

  187°

ハンドル

可動角度

  116°

使用に

必要な高さ



使用に

必要な長さ



使用に

必要な幅

   寸法図 クリック
CADデータ

DXF（2D)

 IGES STEP
付属品 　本体～1、ハンドル～1、アーム～1、ベース～1
備考

　オレンジブック型番＝KB-1

　※要溶接　　組立説明

　バリクランプは、お客様にてご希望の角度、位置に溶接で

　組み立ててご使用いただくタイプのクランプです。

　支点を形成するピン及びブッシュは熱処理仕上げをして

　おりますので、作業回数の多い場所での使用に適しています。
タグ: 分類: 下方圧えハンドル縦型
締圧力: 2.0kN(200kgf)～2.99ｋN(299kgf)
材質: スチール製
取り付け方法: フランジベース
