大阪角田興業株式会社 Home製品情報一覧ハンドル横型下方圧え

ハンドル横型下方圧え

※CADデータは該当タイトルをクリックするとダウンロードが開始されます。
※CADデータはZIP形式です。ダウンロード後は解凍してご覧ください。



掲載ページ:No,01~08S / No,38B小~38K大 / No,38P小~41C / No,43A~HH250-H No,HH251-B~X4

                 No,




      (写真はクランプ時)

分類名 下方圧え型クランプ 製品番号 NO.01
質量 35g 締圧力 0.2kN(20kgf)
材質 スチール(SPCC) 本体表面処理

ニッケル

ハンドル

カバー材質

なし 取付形状 フランジベース

アーム

可動角度

 70°

ハンドル

可動角度

 75°

使用に

必要な高さ

 73mm

使用に

必要な長さ

 91mm

使用に

必要な幅

 28mm 寸法図

JPEG

CADデータ
DXF(2D) IGES STEP ACIS(SAT)
付属品

 M4×20六角ボルト~1、六角ナット~1

備考

 オレンジブック型番=KC-01

   軽作業用クランプ


       (写真はクランプ時)

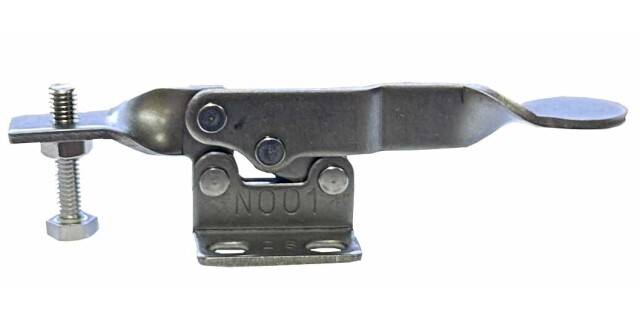

分類名 下方圧え型クランプ 製品番号  NO.01-2S
質量  30g 締圧力  0.2kN(20kgf)
材質 ステンレススチール(SUS304) 本体表面処理

なし

ハンドル

カバー材質

 なし 取付形状 フランジベース

アーム

可動角度

 70°

ハンドル

可動角度

 75°

使用に

必要な高さ

 73mm

使用に

必要な長さ

 91mm

使用に

必要な幅

 28mm 寸法図  JPEG
CADデータ
 DXF(2D)  IGES  STEP  ACIS(SAT)
付属品  M4×20六角ボルト~1、六角ナット~1
備考

 オレンジブック型番=KC-01-2S

 No,01のステンレスタイプです。

 軽作業用クランプ


      (写真はクランプ時)

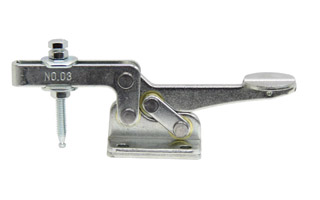

分類名 下方圧え型クランプ 製品番号  NO.03
質量  100g 締圧力  0.3kN(30kgf)
材質 スチール(SPCC) 本体表面処理

ニッケル

ハンドル

カバー材質

 なし 取付形状 フランジベース

アーム

可動角度

 65°

ハンドル

可動角度

 55°

使用に

必要な高さ

 80mm

使用に

必要な長さ

 110mm

使用に

必要な幅

 30mm 寸法図 JPEG        PDF
CADデータ
 DXF(2D)  IGES  STEP
付属品  M4×40スピンドル~1、六角ナット~2、ワッシャー~2
備考

 オレンジブック型番=KC-03

 付属スピンドル先端が細くなっておりますので、細かいものを

 押えることができます

 軽作業用クランプ


       (写真はクランプ時)

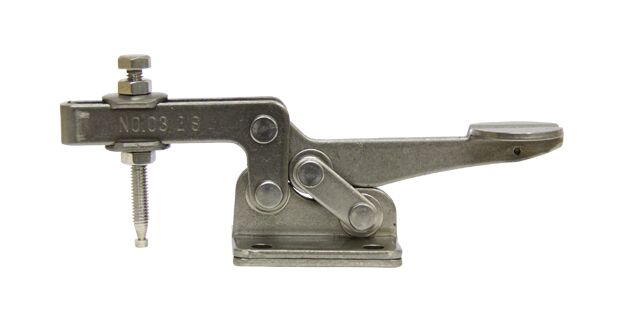

分類名 下方圧え型クランプ 製品番号  NO.03-2S
質量  100g 締圧力  0.3kN(30kgf)
材質 ステンレススチール(SUS304) 本体表面処理

なし

ハンドル

カバー材質

 なし 取付形状 フランジベース

アーム

可動角度

 65°

ハンドル

可動角度

 55°

使用に

必要な高さ

 80mm

使用に

必要な長さ

 110mm

使用に

必要な幅

 30mm

寸法図 JPEG        PDF
CADデータ
 DXF(2D)  IGES  STEP
付属品  M4×40スピンドル~1、六角ナット~2、ワッシャー~2
備考

 オレンジブック型番=KC-03-2S

 付属スピンドル先端が細くなっておりますので、細かいものを

 押えることができます

 No,03のステンレスタイプです。

 軽作業用クランプ


       (写真はクランプ時)

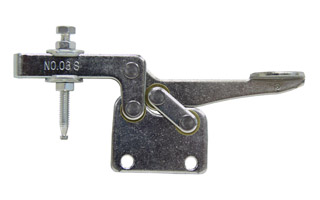

分類名 下方圧え型クランプ 製品番号  NO.03S
質量  85g 締圧力  0.3kN(30kgf)
材質 スチール(SPCC) 本体表面処理

ニッケル

ハンドル

カバー材質

 なし 取付形状 フランジベース

アーム

可動角度

 65°

ハンドル

可動角度

 55°

使用に

必要な高さ

 88mm

使用に

必要な長さ

 110mm

使用に

必要な幅

 22mm 寸法図 JPEG
CADデータ
 DXF(2D)  IGES  STEP ACIS(SAT)
付属品  M4×40スピンドル~1、六角ナット~2、ワッシャー~2
備考

 オレンジブック型番=KC-03S

 付属スピンドル先端が細くなっておりますので、細かいものを

 押えることができます

 NO.03のストレートベースタイプ。

 軽作業用クランプ

pa2-003_04

      (写真はクランプ時)

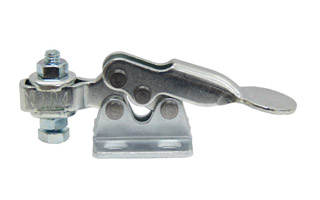

分類名 下方圧え型クランプ 製品番号  NO.04
質量  35g 締圧力  0.3kN(30kgf)
材質 スチール(SPCC) 本体表面処理

ニッケル

ハンドル

カバー材質

 なし 取付形状 フランジベース

アーム

可動角度

 55°

ハンドル

可動角度

 60°

使用に

必要な高さ

 52mm

使用に

必要な長さ

 66mm

使用に

必要な幅

 24.5mm 寸法図 JPEG
CADデータ
DXF(2D) IGES STEP ACIS(SAT)
付属品  M4×20六角ボルト~1、六角ナット~2、ワッシャー~2
備考

 オレンジブック型番=KC-04

 軽作業用クランプ

pa2-003_04-2S

      (写真はクランプ時)

分類名 下方圧え型クランプ 製品番号  NO.04-2S
質量  30g 締圧力  0.3kN(30kgf)
材質 ステンレススチール(SUS304) 本体表面処理

なし

ハンドル

カバー材質

 なし 取付形状 フランジベース

アーム

可動角度

 55°

ハンドル

可動角度

 60°

使用に

必要な高さ

 52mm

使用に

必要な長さ

 66mm

使用に

必要な幅

 24.5mm 寸法図 JPEG
CADデータ
DXF(2D) IGES STEP ACIS(SAT)
付属品  M4×20六角ボルト~1、六角ナット~2、ワッシャー~2
備考

 オレンジブック型番=KC-04-2S

 NO.04のステンレスモデル。

 軽作業用クランプ

pa2-003_08

      (写真はクランプ時)

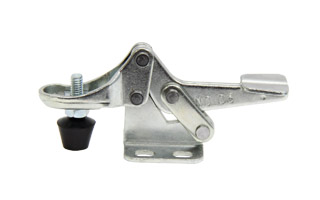

分類名 下方圧え型クランプ 製品番号  NO.08
質量  45g 締圧力  0.3kN(30kgf)
材質 スチール(SPCC) 本体表面処理

ニッケル

ハンドル

カバー材質

 なし 取付形状 フランジベース

アーム

可動角度

 105°

ハンドル

可動角度

 88°

使用に

必要な高さ

 55mm

使用に

必要な長さ

 74.5mm

使用に

必要な幅

 16.5mm 寸法図 JPEG
CADデータ
DXF(2D) IGES STEP ACIS(SAT)
付属品  M4×13ゴム付きボルト~1、六角ナット~1、四角ナット~1
備考

 オレンジブック型番=KC-08

 締圧力は六角ボルト使用時です。

 軽作業用クランプ

pa2-003_08-2S

      (写真はクランプ時)

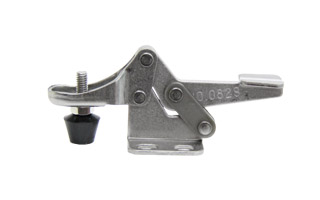

分類名 下方圧え型クランプ 製品番号  NO.08-2S
質量  40g 締圧力  0.3kN(30kgf)
材質 ステンレススチール(SUS304) 本体表面処理

なし

ハンドル

カバー材質

 なし 取付形状 フランジベース

アーム

可動角度

 105°

ハンドル

可動角度

 88°

使用に

必要な高さ

 55mm

使用に

必要な長さ

 74.5mm

使用に

必要な幅

 16.5mm 寸法図 JPEG
CADデータ
DXF(2D) IGES STEP ACIS(SAT)
付属品  M4×13ゴム付きボルト~1、六角ナット~1、四角ナット~1
備考

 オレンジブック型番=KC-08-2S

   NO.08のステンレスモデル。締圧力は六角ボルト使用時です。

 軽作業用クランプ

pa2-003_08S

      (写真はクランプ時)

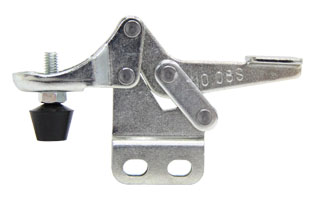

分類名 下方圧え型クランプ 製品番号  NO.08S
質量  45g 締圧力  0.3kN(30kgf)
材質 スチール(SPCC) 本体表面処理

ニッケル

ハンドル

カバー材質

 なし 取付形状 ストレートベース

アーム

可動角度

 105°

ハンドル

可動角度

 88°

使用に

必要な高さ

 70mm

使用に

必要な長さ

 74.5mm

使用に

必要な幅

 16.5mm 寸法図 JPEG
CADデータ
DXF(2D) IGES STEP ACIS(SAT)
付属品  M4×13ゴム付きボルト~1、六角ナット~1、四角ナット~1
備考

 オレンジブック型番=KC-08S

   NO.08のストレートベースタイプ。軽作業用クランプ

 締圧力は、六角ボルト使用時です。
