大阪角田興業株式会社 Home製品情報一覧ハンドル縦型トグルクランプ

下方押えハンドル縦型トグルクランプ

※CADデータは必要分をクリックするとダウンロードされます

※CADデータはZIP形式です。解凍してご使用ください。

※寸法図はカタログもご覧ください。

角田(カクタ・KAKUTA)トグルクランプ

下方押えハンドル縦型トグルクランプカテゴリー

全品　ROHS2（10物質）対応済

掲載ページ：

No,09～40A-2S / 40K～41BS中 / 41B大～42P-2S

No,42S～53B / 130～HV251-B / HV253-UL～HV651-B

No,HV653-XL～バリNo,1 / バリNo,1SB～バリNo,3

※型式に「-2S」とついている製品はステンレスモデルです

トグルクランプNO.40K

　　　　　　（写真はクランプ時）

分類名

下方圧え型クランプ

製品番号

NO.40K

質量

200g

締圧力

1.0kN(100kgf)

材質

スチール（SPCC）

本体表面処理

ニッケル

ハンドル

カバー材質

塩化ビニール

取付形状

ストレートベース

アーム

可動角度

95°

ハンドル

可動角度

65°

使用に

必要な高さ

124ｍｍ

使用に

必要な長さ

140ｍｍ

使用に

必要な幅

23ｍｍ

寸法図

CADデータ

付属品

　M6×40六角ボルト～1、ナット～2

備考

　オレンジブック型番＝KC-40K

詳細はこちら→クリック

タグ: 分類: 下方圧えハンドル縦型

締圧力: 1.0kN(100kgf)～1.99ｋN(199kgf)

材質: スチール製

取り付け方法: ストレースベース

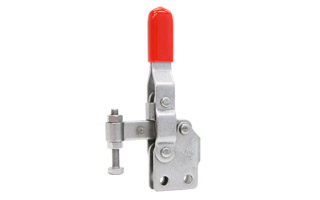

ステンレス製トグルクランプNO.40K-2S

　　　　　（写真はクランプ時）

分類名

下方圧え型クランプ

製品番号

NO.40K-2S

質量

205g

締圧力

1.0kN(100kgf)

材質

ステンレス（SUS304）

本体表面処理

なし

ハンドル

カバー材質

塩化ビニール

取付形状

ストレートベース

アーム

可動角度

95°

ハンドル

可動角度

65°

使用に

必要な高さ

124ｍｍ

使用に

必要な長さ

140ｍｍ

使用に

必要な幅

23ｍｍ

寸法図

CADデータ

付属品

　M6×40六角ボルト～1、ナット～2

備考

　オレンジブック型番＝KC-40K-2S

　NO.40Kのステンレスモデル

詳細はこちら→クリック

タグ: 分類: 下方圧えハンドル縦型

締圧力: 1.0kN(100kgf)～1.99ｋN(199kgf)

材質: ステンレス製

取り付け方法: ストレースベース

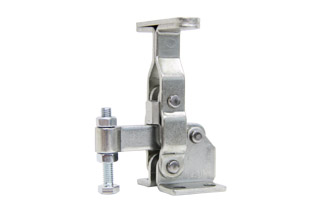

トグルクランプNO.40P

　　　　　（写真はクランプ時）

分類名

下方圧え型クランプ

製品番号

NO.40P

質量

225g

締圧力

1.0kN(100kgf)

材質

スチール（SPCC）

本体表面処理

ニッケル

ハンドル

カバー材質

なし

取付形状

フランジベース

アーム

可動角度

95°

ハンドル

可動角度

65°

使用に

必要な高さ

88ｍｍ

使用に

必要な長さ

110ｍｍ

使用に

必要な幅

55ｍｍ

寸法図

CADデータ

付属品

　M6×40六角ボルト～1、ナット～2

備考

　オレンジブック型番＝KC-40P

　ハンドル高さに余裕がない場合に選択頂けるモデルです。

タグ: 分類: 下方圧えハンドル縦型

締圧力: 1.0kN(100kgf)～1.99ｋN(199kgf)

材質: スチール製

取り付け方法: フランジベース

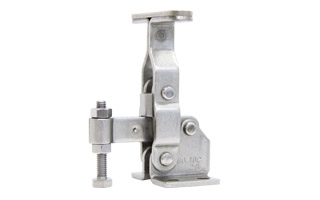

ステンレス製トグルクランプNO.40P-2S

　　　　　（写真はクランプ時）

分類名

下方圧え型クランプ

製品番号

NO.40P-2S

質量

220g

締圧力

1.0kN(100kgf)

材質

ステンレス（SUS304）

本体表面処理

なし

ハンドル

カバー材質

なし

取付形状

フランジベース

アーム

可動角度

95°

ハンドル

可動角度

65°

使用に

必要な高さ

88ｍｍ

使用に

必要な長さ

110ｍｍ

使用に

必要な幅

55ｍｍ

寸法図

CADデータ

付属品

　M6×40六角ボルト～1、ナット～2

備考

　オレンジブック型番＝KC-40P-2S

　ハンドル高さに余裕がない場合に選択頂けるモデルです。

　NO.40Pのステンレスモデル

タグ: 分類: 下方圧えハンドル縦型

締圧力: 1.0kN(100kgf)～1.99ｋN(199kgf)

材質: ステンレス製

取り付け方法: フランジベース

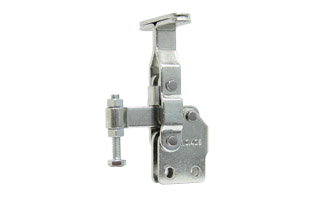

トグルクランプNO.40S

　　　　　（写真はクランプ時）

分類名

下方圧え型クランプ

製品番号

NO.40S

質量

225g

締圧力

1.0kN(100kgf)

材質

スチール（SPCC）

本体表面処理

ニッケル

ハンドル

カバー材質

なし

取付形状

ストレートベース

アーム

可動角度

95°

ハンドル

可動角度

65°

使用に

必要な高さ

103ｍｍ

使用に

必要な長さ

110ｍｍ

使用に

必要な幅

55ｍｍ

寸法図

CADデータ

付属品

　M6×40六角ボルト～1、ナット～2

備考

　オレンジブック型番＝KC-40S

　ハンドル高さに余裕がない場合に選択頂けるモデルです。

タグ: 分類: 下方圧えハンドル縦型

締圧力: 1.0kN(100kgf)～1.99ｋN(199kgf)

材質: スチール製

取り付け方法: ストレースベース

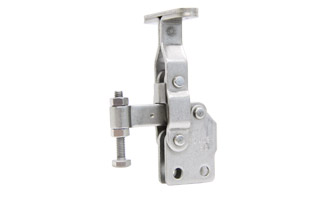

ステンレス製トグルクランプNO.40S-2S

　　　　　（写真はクランプ時）

分類名

下方圧え型クランプ

製品番号

NO.40S-2S

質量

220g

締圧力

1.0kN(100kgf)

材質

ステンレス（SUS304）

本体表面処理

なし

ハンドル

カバー材質

なし

取付形状

ストレートベース

アーム

可動角度

95°

ハンドル

可動角度

65°

使用に

必要な高さ

103ｍｍ

使用に

必要な長さ

110ｍｍ

使用に

必要な幅

55ｍｍ

寸法図

CADデータ

付属品

　M6×40六角ボルト～1、ナット～2

備考

　オレンジブック型番＝KC-40S-2S

　ハンドル高さに余裕がない場合に選択頂けるモデルです。

　NO.40Sのステンレスモデル

タグ: 分類: 下方圧えハンドル縦型

締圧力: 1.0kN(100kgf)～1.99ｋN(199kgf)

材質: ステンレス製

取り付け方法: ストレースベース

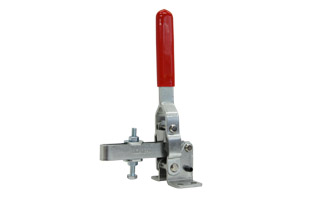

　　　　　（写真はクランプ時）

分類名

下方圧え型クランプ

製品番号

NO.41B小

質量

400g

締圧力

2.0kN(200kgf)

材質

スチール（SPCC）

本体表面処理

ニッケル

ハンドル

カバー材質

塩化ビニール

取付形状

フランジベース

アーム

可動角度

110°

ハンドル

可動角度

64°

使用に

必要な高さ

193ｍｍ

使用に

必要な長さ

240ｍｍ

使用に

必要な幅

64ｍｍ

寸法図

CADデータ

付属品

　M6六角ボルト～1、ナット～2、座金～2

備考

　オレンジブック型番＝KC-41B-S

タグ: 分類: 下方圧えハンドル縦型

締圧力: 2.0kN(200kgf)～2.99ｋN(299kgf)

材質: スチール製

取り付け方法: フランジベース

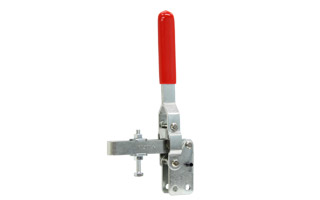

トグルクランプNO.41BS小

　　　　　　（写真はクランプ時）

分類名

下方圧え型クランプ

製品番号

NO.41BS小

質量

395g

締圧力

2.0kN(200kgf)

材質

スチール（SPCC）

本体表面処理

ニッケル

ハンドル

カバー材質

塩化ビニール

取付形状

ストレートベース

アーム

可動角度

110°

ハンドル

可動角度

64°

使用に

必要な高さ

213ｍｍ

使用に

必要な長さ

240ｍｍ

使用に

必要な幅

34ｍｍ

寸法図

CADデータ

付属品

　M6六角ボルト～1、ナット～2、座金～2

備考

　オレンジブック型番＝KC-41BS-S

タグ: 分類: 下方圧えハンドル縦型

締圧力: 2.0kN(200kgf)～2.99ｋN(299kgf)

材質: スチール製

取り付け方法: ストレースベース

トグルクランプNO.41B中

　　　　　（写真はクランプ時）

分類名

下方圧え型クランプ

製品番号

NO.41B中

質量

1,290g

締圧力

3.0kN(300kgf)

材質

スチール（SPCC）

本体表面処理

ユニクロ

ハンドル

カバー材質

塩化ビニール

取付形状

フランジベース

アーム

可動角度

140°

ハンドル

可動角度

67°

使用に

必要な高さ

285ｍｍ

使用に

必要な長さ

377ｍｍ

使用に

必要な幅

77ｍｍ

寸法図

JPEG

CADデータ

付属品

　M10×90六角ボルト～1、ナット～2、座金～2

備考

　オレンジブック型番＝KC-41B-M

タグ: 分類: 下方圧えハンドル縦型

締圧力: 3.0kN(300kgf)～3.99ｋN(399kgf)

材質: スチール製

取り付け方法: フランジベース

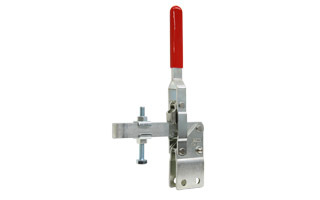

トグルクランプNO.41BS中

　　　　　　（写真はクランプ時）

分類名

下方圧え型クランプ

製品番号

NO.41BS中

質量

1,395g

締圧力

3.0kN(300kgf)

材質

スチール（SPCC）

本体表面処理

ユニクロ

ハンドル

カバー材質

塩化ビニール

取付形状

ストレートベース

アーム

可動角度

140°

ハンドル

可動角度

67°

使用に

必要な高さ

330ｍｍ

使用に

必要な長さ

377ｍｍ

使用に

必要な幅

37ｍｍ

寸法図

JPEG

CADデータ

付属品

　M10×90六角ボルト～1、ナット～2、座金～2

備考

　オレンジブック型番＝KC-41BS-M

タグ: 分類: 下方圧えハンドル縦型

締圧力: 3.0kN(300kgf)～3.99ｋN(399kgf)

材質: スチール製

取り付け方法: ストレースベース

2 / 8 ページ
